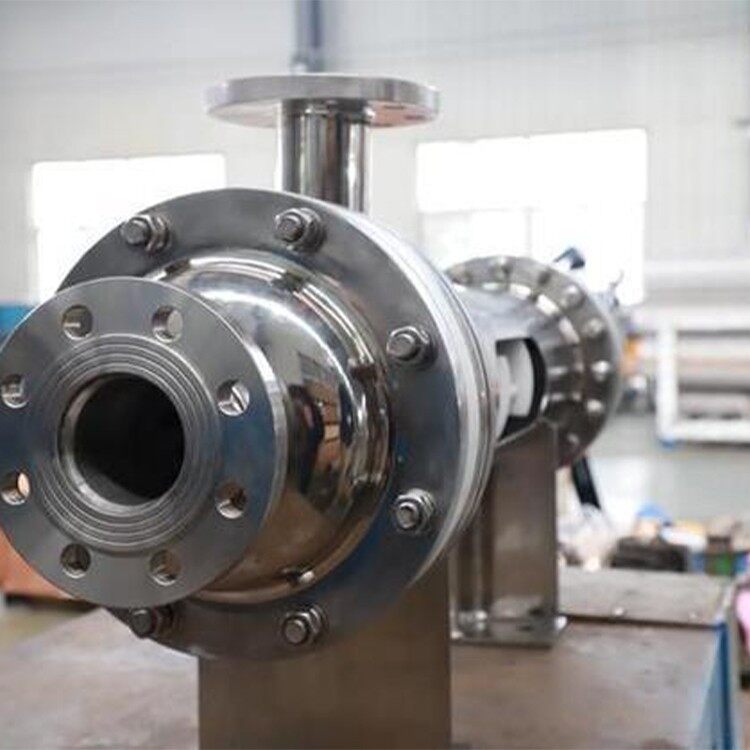

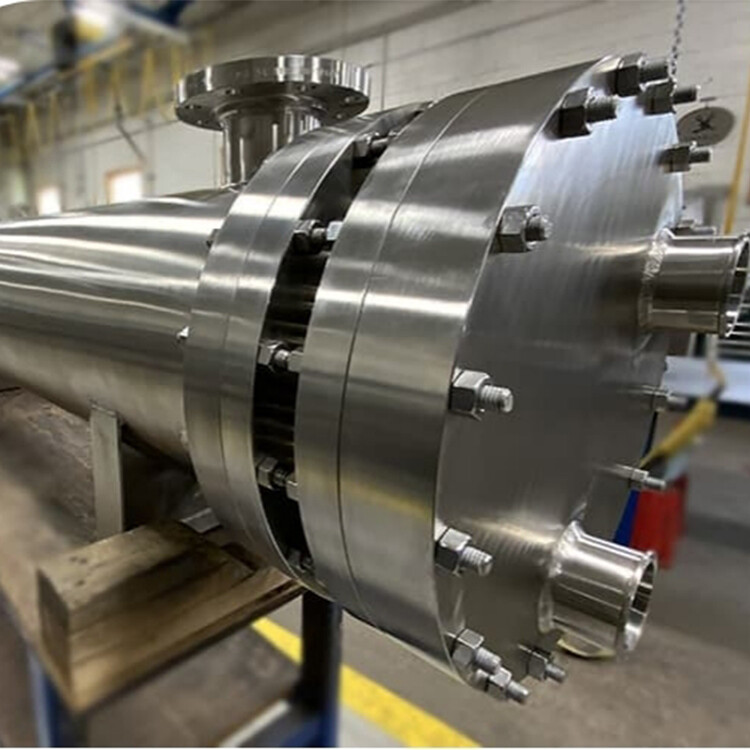

Intercambiador de calor de hoja de tubo doble

Un intercambiador de calor de hoja de tubo doble es un tipo de intercambiador de calor que cuenta con dos láminas de tubo para separar las dos corrientes de fluido involucradas en el proceso de intercambio de calor. Este diseño se usa comúnmente en aplicaciones donde se debe evitar la contaminación cruzada entre los dos fluidos.

Gnee es un excelente, profesional y experimentado fabricante de intercambiadores de calor de doble tubo de doble tubo, comprometido a proporcionar los mejores productos y servicios.

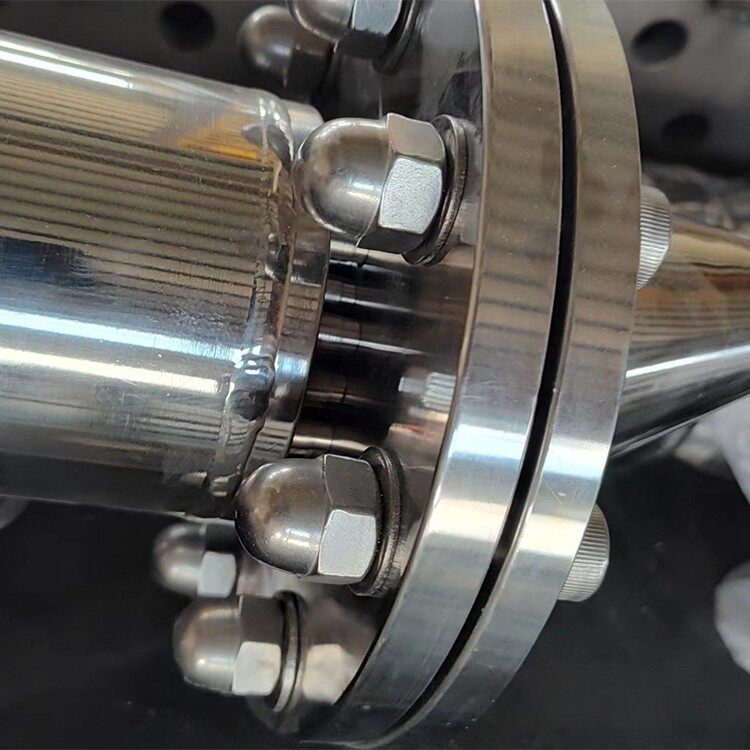

Un intercambiador de calor de hoja de tubo doble está equipado con una lámina de tubo al final de los tubos de intercambio de calor, conocido como la hoja de tubo exterior, que sirve como la lámina del tubo del lado del tubo y también funciona como una brida del equipo.

Está conectado a los tubos de intercambio de calor y a la brida de la caja del tubo.

Otra lámina de tubo se coloca cerca del extremo de los tubos de intercambio de calor, denominado la lámina del tubo interno, a saber, la lámina del tubo del lado de la carcasa, que se conecta a los tubos de intercambio de calor y al lado de la carcasa.

Hay una cierta distancia entre la lámina del tubo exterior y la lámina del tubo interior.

Este espacio puede aislarse desde el exterior en una sección corta para formar una cámara de aislamiento que no contiene presión, o puede adoptar una estructura abierta.

Se usa ampliamente en varios campos de la economía nacional.

En la producción, puede prevenir la corrosión y la contaminación, y cumplir con los requisitos de los procesos tecnológicos, la protección laboral, la producción de seguridad, etc.

• Seguridad mejorada: los intercambiadores de calor de hoja de tubo doble están diseñados para evitar la contaminación cruzada entre los fluidos. Esta característica es crucial en las industrias donde la mezcla de líquidos podría conducir a graves consecuencias.
• Ideal para aplicaciones críticas: estos intercambiadores de calor se usan comúnmente en industrias como productos farmacéuticos, procesamiento químico y alimentos y bebidas donde la pureza y la seguridad son primordiales.
• Cumplimiento de las regulaciones: muchas industrias tienen regulaciones estrictas con respecto a la contaminación y las fugas. Los intercambiadores de calor de hoja de doble tubo ayudan a las empresas a cumplir con estos estándares, asegurando la calidad y seguridad del producto.
• Mantenimiento e inspección: el diseño simplifica el mantenimiento y la inspección. Las fugas y el desgaste se pueden identificar y abordar más fácilmente, reduciendo los costos de tiempo de inactividad y mantenimiento.
• Eficiencia: aunque se diseñan principalmente para la seguridad, los intercambiadores de calor de hoja de doble tubo también ofrecen una transferencia de calor eficiente. Esto garantiza un rendimiento térmico óptimo al tiempo que mantiene los estándares de seguridad.
• Detección de fugas: el diseño de la hoja de doble tubo proporciona una capa adicional de protección al permitir la detección temprana de fugas. Cualquier fuga se captura en el espacio entre las dos hojas de tubo, evitando que contamine la otra corriente de fluido.

Al dimensionar los intercambiadores de calor, la estructura de la lámina de doble tubo a menudo se adopta en las siguientes situaciones:

• Cuando la mezcla de los medios del lado del tubo y del lado de la carcasa provoca una corrosión severa;
• Cuando un medio con un peligro extremadamente alto o alto en un lado se infiltra en el otro lado, lo que lleva a graves consecuencias;
• Cuando la mezcla de medios del lado del tubo y del lado de la carcasa causa combustión o explosión;
• Cuando un medio mezclado en otro causa envenenamiento por catalizador;
• Cuando la mezcla de medios del lado del tubo y del lado de la concha conduce a la polimerización o la formación de sustancias resinosas;
• Cuando la mezcla de medios del lado del tubo y del lado de la carcasa hace que las reacciones químicas terminen o se restrinjan;
• Cuando la mezcla de medios del lado del tubo y del lado de la carcasa provoca la contaminación del producto o una disminución de la calidad del producto.
