Comprensión de la regla 10/13 para intercambiadores de calor de carcasa y tubo: una guía para nuevos ingenieros

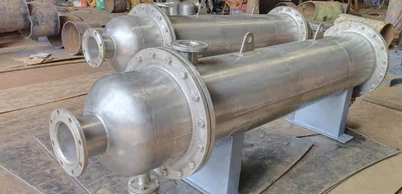

La regla del 10/13 proporciona orientación para determinar las presiones de diseño enIntercambiadores de calor de carcasa y tubo.
En términos simples, asegura que la presión de diseño del lado con una presión más baja (ya sea la carcasa o el lado del tubo) se establece en al menos 10/13 de la presión de diseño del lado con mayor presión.
¿Por qué es importante la regla del 10/13?
Esta regla juega un papel crucial para garantizar la seguridad y la eficiencia de los intercambiadores de calor. Al cumplir con este principio, minimizamos el riesgo de daño mecánico, particularmente durante eventos inesperados como las rupturas de tubos.
Ejemplo: considere los datos de diseño para un intercambiador de calor de concha y tubo donde la presión de diseño del lado de la carcasa es 34 negociación y la presión del diseño del lado del tubo es 43 negociación. Si se produce una ruptura de tubo, el caparazón experimentará 43 presión de negociación.
¿Puede la carcasa resistir la presión? Sí, puede. El caparazón ha sido hidrotestado a 1.3 × 34 Barg=44.2 Barg. Por lo tanto, la presión de diseño de la carcasa debe ser 10/13 de la presión de trabajo máxima permitida (MAWP) de la orilla del tubo.
En este caso, 10/13 × 43.7=33.6 Barg (redondeado hasta 34).
Aquí hay algunos puntos clave relacionados con ASME VIII Div 1
Prueba hidroeléctrica: después de fabricar un recipiente a presión o un intercambiador de calor, se realiza una prueba hidrostática. Esta prueba evalúa la integridad del equipo llenándola con agua y aplicando presión.
Presión de prueba: ASME VIII Div 1 Especifica que la presión de prueba debe ser al menos 1.3 veces el MAWP.
Conclusión:El valor 10/13 asegura que incluso si la presión en el lado inferior aumenta para que coincida con el lado más alto, no excederá el límite de presión de prueba.
Otra forma de garantizar la seguridad del sistema se puede hacer instalando el sistema de la válvula de alivio de presión en el lado inferior de la presión.
